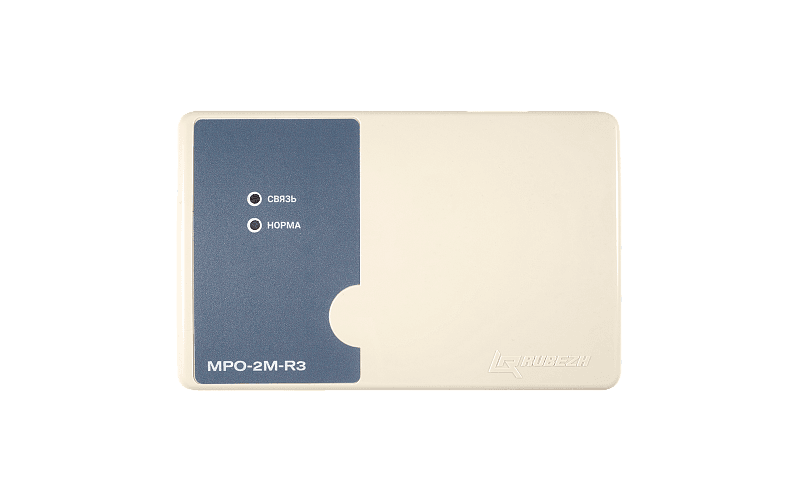

СОУЭ 3 тип (на низкоомных динамиках)
Функционально модуль речевого оповещения МРО-2М-R3 представляет собой устройство оповещения, управляемое как дистанционно по АЛС от приемно-контрольного прибора, так и локально с помощью кнопок ПУСК и СТОП.
- Артикул
- RBZ-337612
- Масса, г, не более
- 220
- Высота, мм, не более
- 108
- Ширина, мм, не более
- 170
- Глубина, мм, не более
- 42
- Напряжение питания, В
- от 10,7 до 30
- Средний срок службы, лет
- 10
- Степень защиты оболочки
- IP30
- Количество каналов оповещения
- 1
- Диапазон рабочих температур, °С
- от -25 до +55
- Интерфейсы для обмена информацией
- USB; Линейный вход
- Ток потребления от АЛС, мА, не более
- 0.33
- Сопротивление сборки акустических модулей, не менее
- 4
- Диапазон воспроизводимых частот речевого оповещения
- От 100 до 9000 Гц
- Сопротивление линии до акустических модулей, не более
- 3
- Пиковая выходная мощность при напряжении питания 12 В, Вт
- 17
- Пиковая выходная мощность при напряжении питания 24 В, Вт
- 28
- Максимальное количество записываемых речевых сообщений
- 8
- Общая продолжительность речевых сообщений, мин, не более
- 2
- Средний потребляемый ток при питании 12 В в режиме воспроизведения, А
- 0.91
- Средний потребляемый ток при питании 24 В в режиме воспроизведения, А
- 0.5
Функционально модуль речевого оповещения МРО-2М-R3 представляет собой устройство оповещения, управляемое как дистанционно по АЛС от приемно-контрольного прибора, так и локально с помощью кнопок ПУСК и СТОП. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж. В системе занимает 1 адрес. В системе модуль может иметь один из двух статусов – ведущий (управляемый источник сигнала) или ведомый (управляемый усилитель сигнала). МРО-2М-R3 имеет выход на динамические головки и реализует речевую систему оповещения людей при пожаре. Адресный модуль речевого оповещения МРО-2М-R3 обеспечивает: • подключение акустических модулей или их сборок, общим сопротивлением не менее 4 Ом; • линейный вход, может использоваться как обычный усилитель мощности; • линейный выход для подключения ведомого МРО-2М-R3; • контроль целостности цепи до акустических модулей на обрыв и КЗ; • два выхода для подключения кнопок ПУСК и СТОП с контролем целостности цепей на КЗ и обрыв для локального запуска и прекращения оповещения; • возможность записи в память устройства любого голосового сообщения; • автоматический запуск воспроизведения сообщения по сигналу с приемно-контрольного прибора; • светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором. К модулю МРО-2М-R3 подключаются только пассивные акустические модули, не содержащие в цепи подключения дополнительных радиоэлементов (конденсаторов, катушек, трансформаторов). Модуль поставляется с одним заранее записанным речевым сообщением. МРО-2М-R3 способен хранить до 8 сообщений (включительно). Обновление ПО и запись сообщений осуществляется с помощью программы «Конфигуратор МРО2М.exe» по каналу USB. Питание модуля осуществляется от внешнего источника питания. Выбор источника, номера звукового сообщения, выводимого на АМ, производится по команде прибора (в автоматическом режиме в соответствии с конфигурацией системы или вручную с помощью органов управления прибора): • для ведущего модуля – либо с линейного входа, либо из внутренней памяти модуля; • для ведомого модуля – только с линейного входа. В процессе работы речевой модуль отслеживает сопротивление акустических модулей. Изменение сопротивления более чем на 0,5 Ом от начального значения расценивается как неисправность. Модуль речевого оповещения МРО-2М-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной.
