ЖК TowerUp — оптическая линия связи между 8 домами и узел видеонаблюдения

Вторая очередь ЖК TowerUp — восемь многоэтажных жилых домов (блок-секции 2/9–2/16) на массиве «Янги Узбекистон» вдоль ТКАД в Ташкенте. Видеонаблюдение каждого дома нужно было свести в один центральный узел, а расстояния между домами и до узла — сотни метров. Для медного сетевого кабеля с его пределом в 100 м это не решение, поэтому связь построили на оптике.

В чём была сложность:

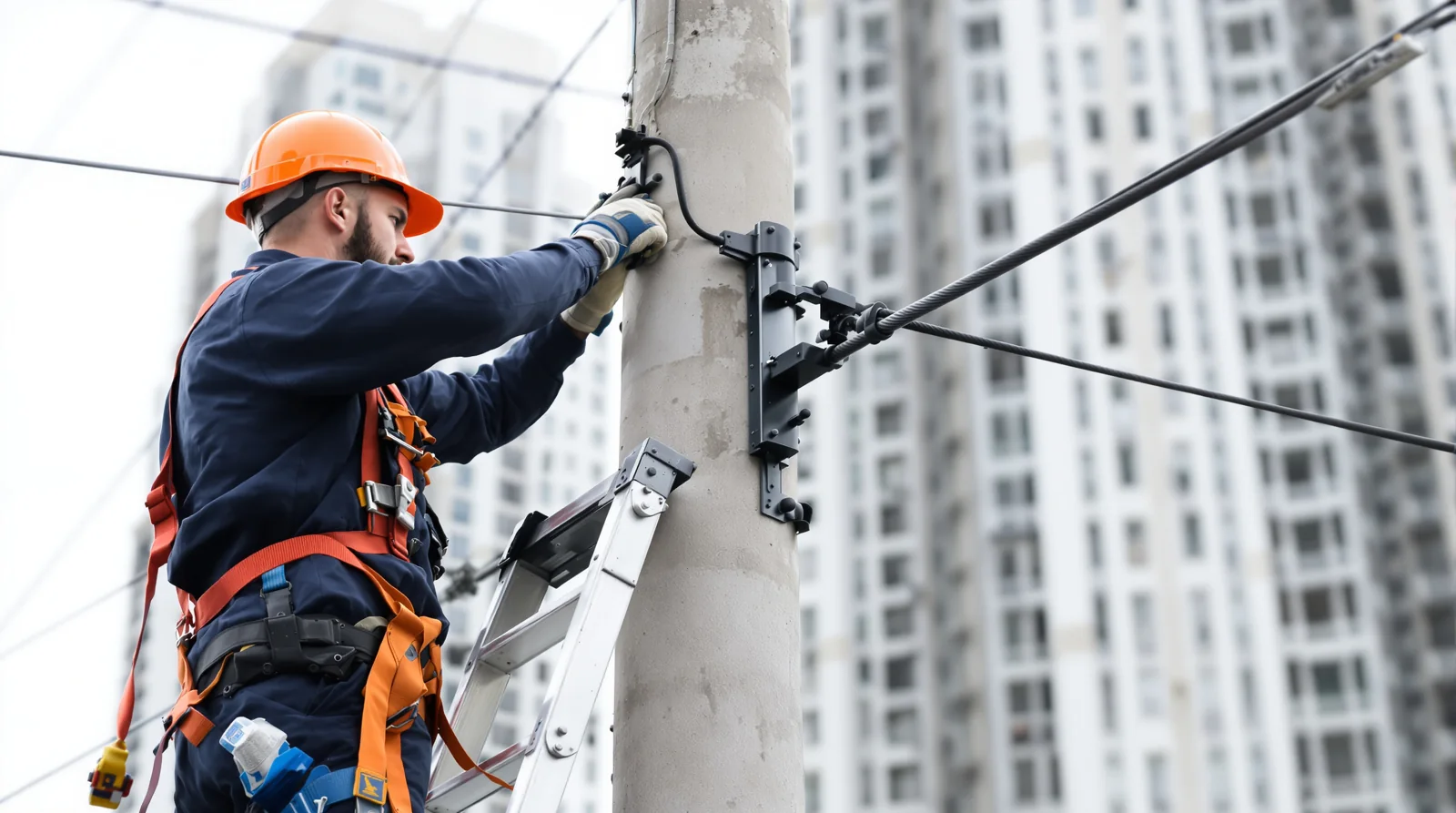

• трасса шла между домами по воздуху: кабель подвешивали на стальной трос на высоте, часть пути — по кабельной канализации;
• работы шли на действующей стройке, поэтому кабель крепили на отдельные металлические стойки;
• каждое соединение волокна должно было пройти проверку на затухание.

Что сделали:

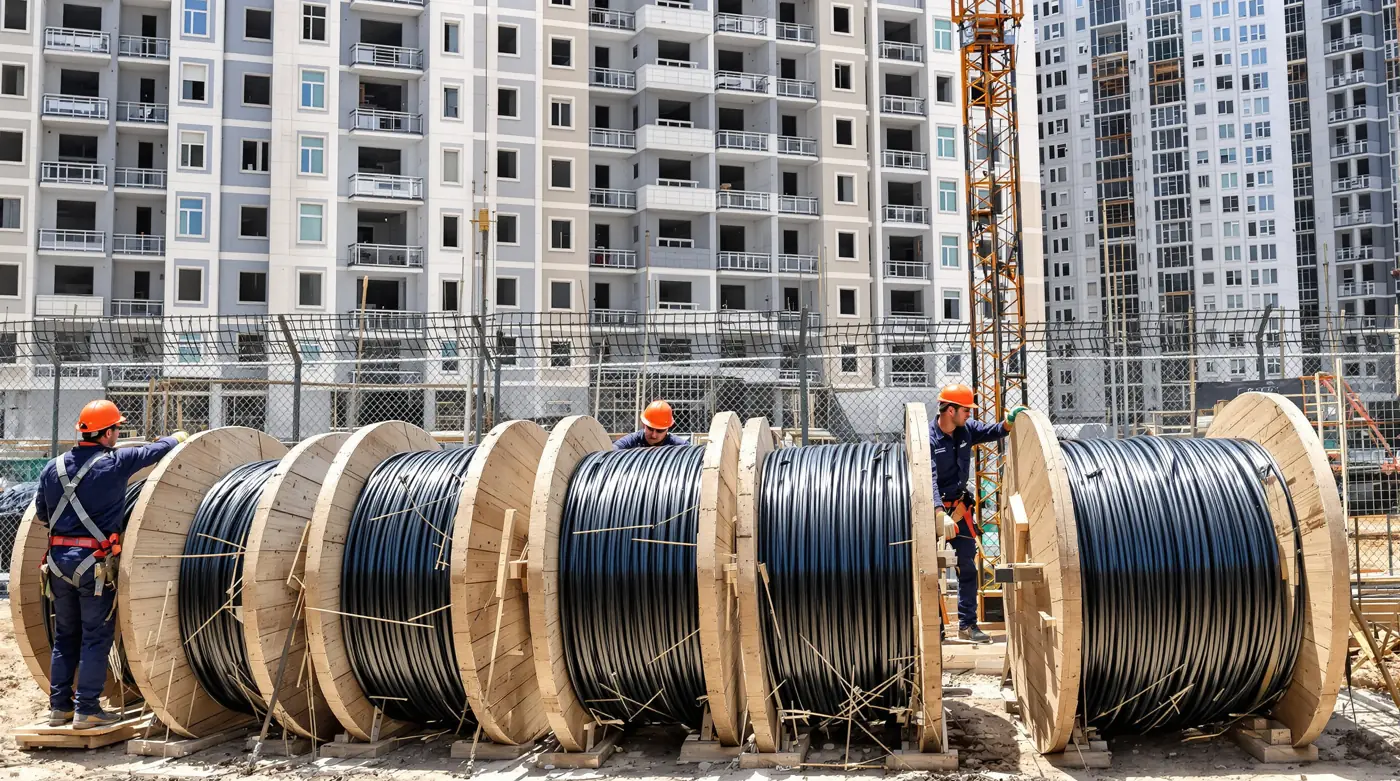

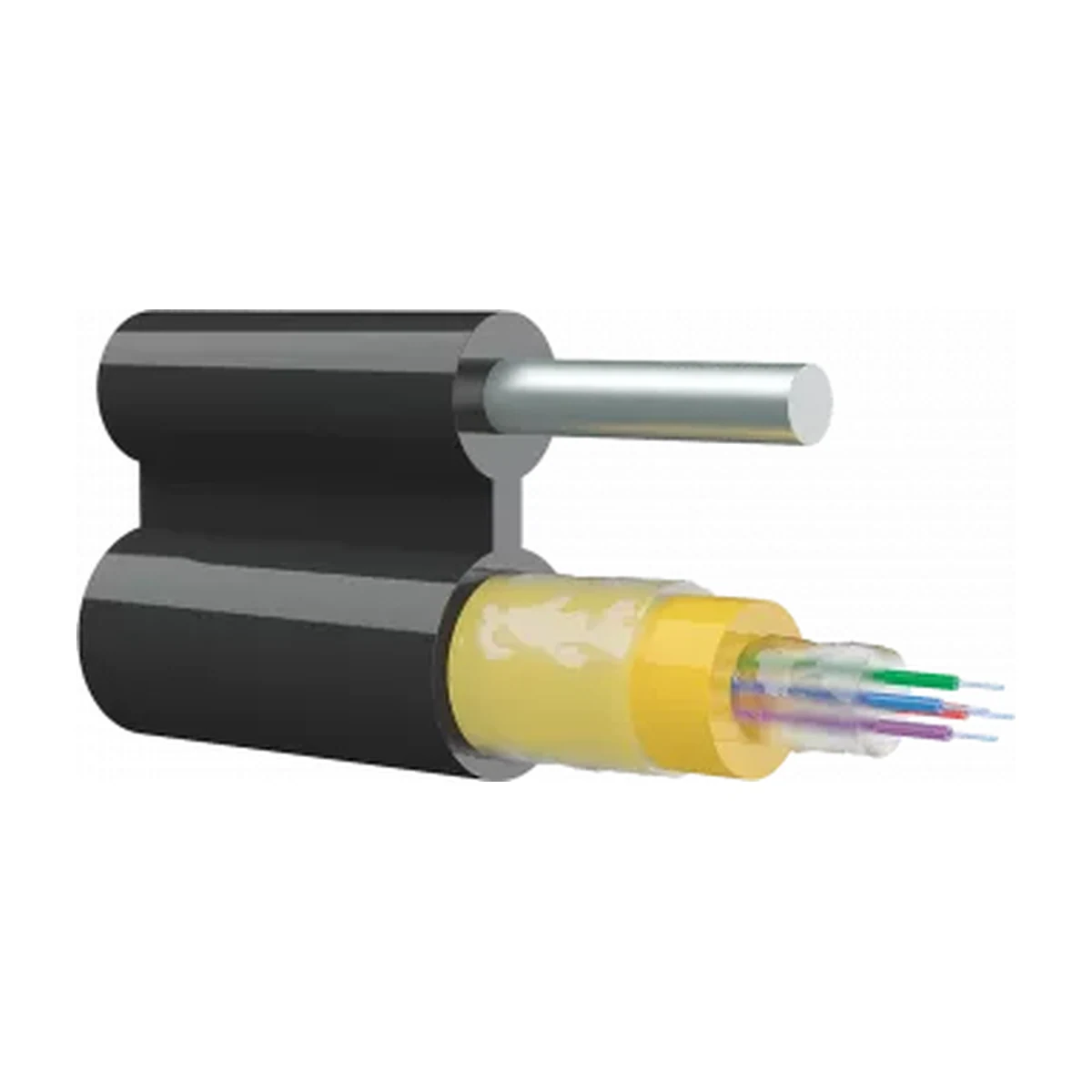

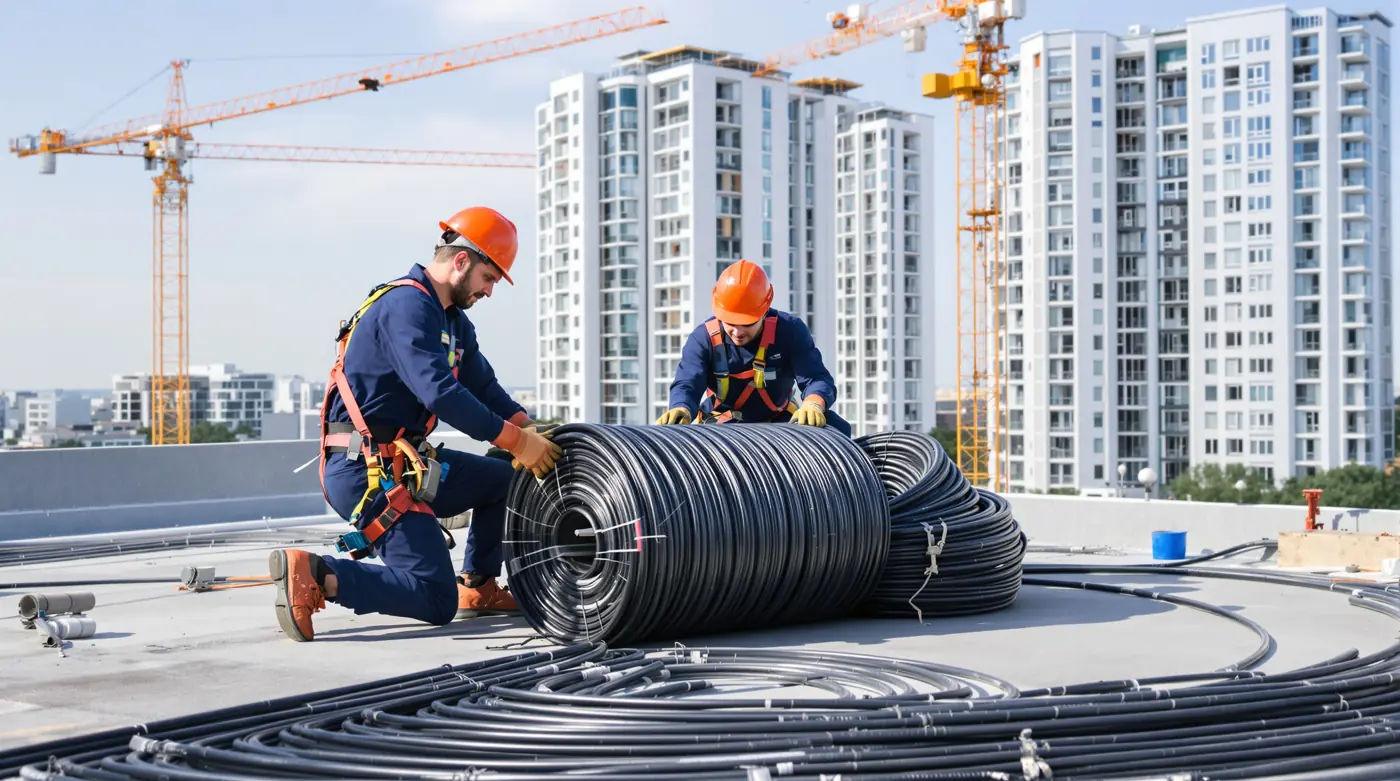

• проложили 849 м подвесного оптического кабеля на 4 волокна; проектом было заложено 1 307 м — по факту понадобилось меньше, и заказчик оплатил фактический объём;
• установили 8 металлических стоек для подвеса и кабельные лотки в узле;

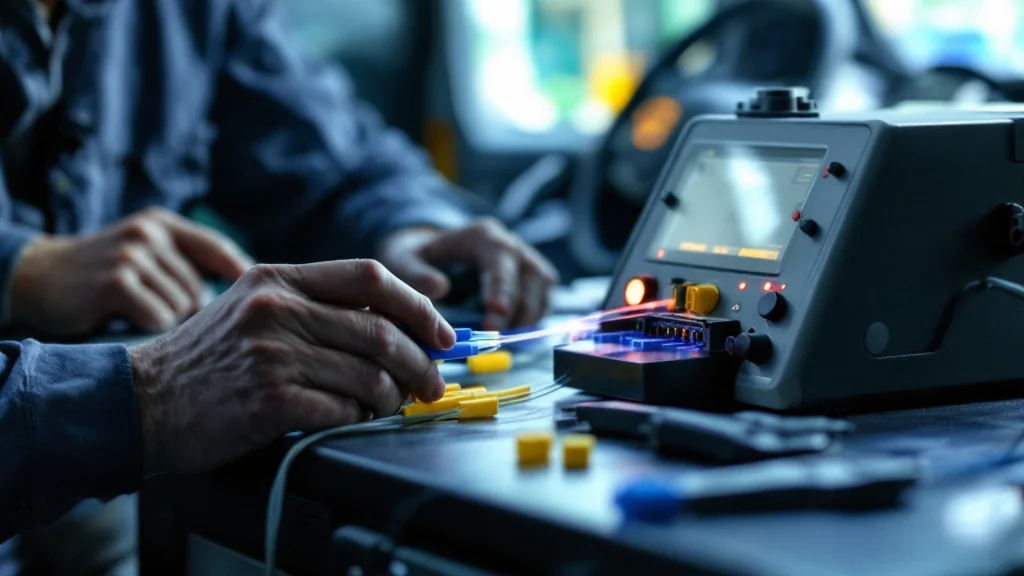

• выполнили 24 сварки волокон, затухание каждой проверили рефлектометром;

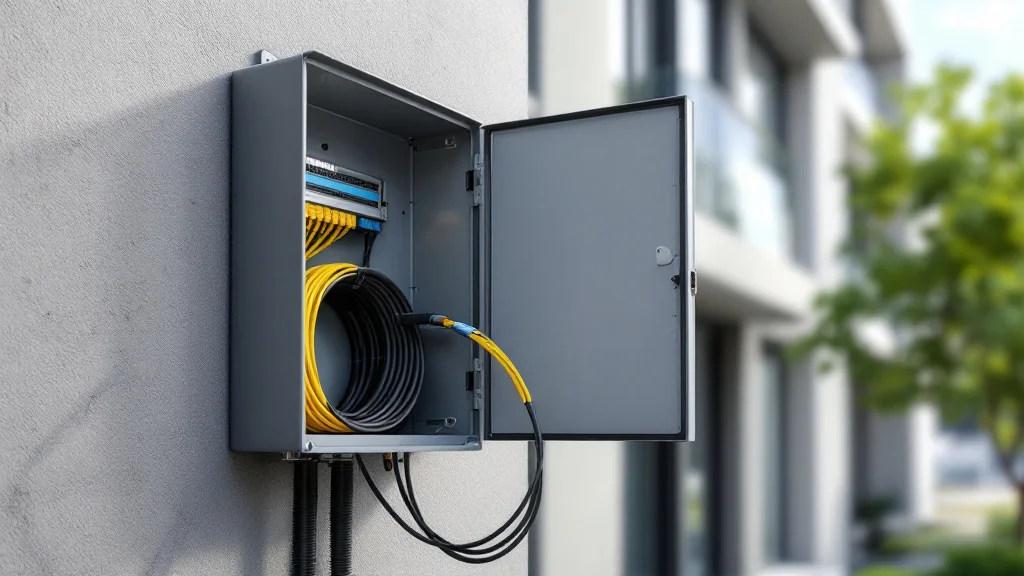

• в каждом доме поставили настенный оптический кросс, на концах линий — 16 SFP-модулей на дальность до 20 км;

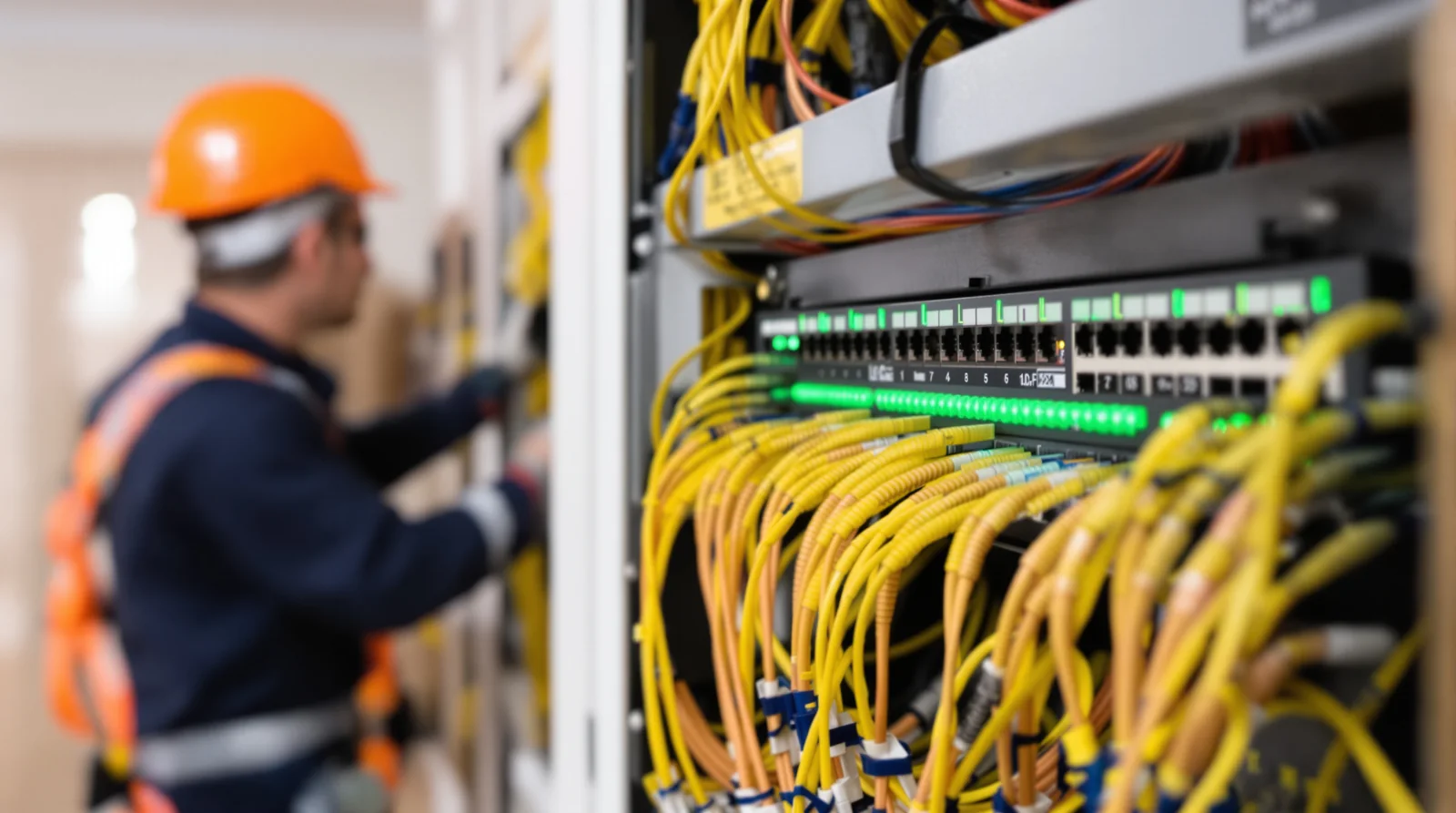

• собрали центральный узел: оптический кросс 19" на 8 портов, настенный шкаф 12U, управляемый коммутатор, регистратор Dahua на 32 канала с архивом 28 ТБ и онлайн-ИБП на 3 кВА.

Результат:

• каждый из восьми домов связан с центральным узлом своей оптической линией: расстояние и наводки между зданиями не влияют на видео;
• запись со всех домов идёт в один архив, а при отключении света узел продолжает работать от ИБП;
• работы сданы по актам формы 2 и 3 с исполнительной документацией; на эту линию следующим этапом подключили видеонаблюдение домов — 24 камеры.
