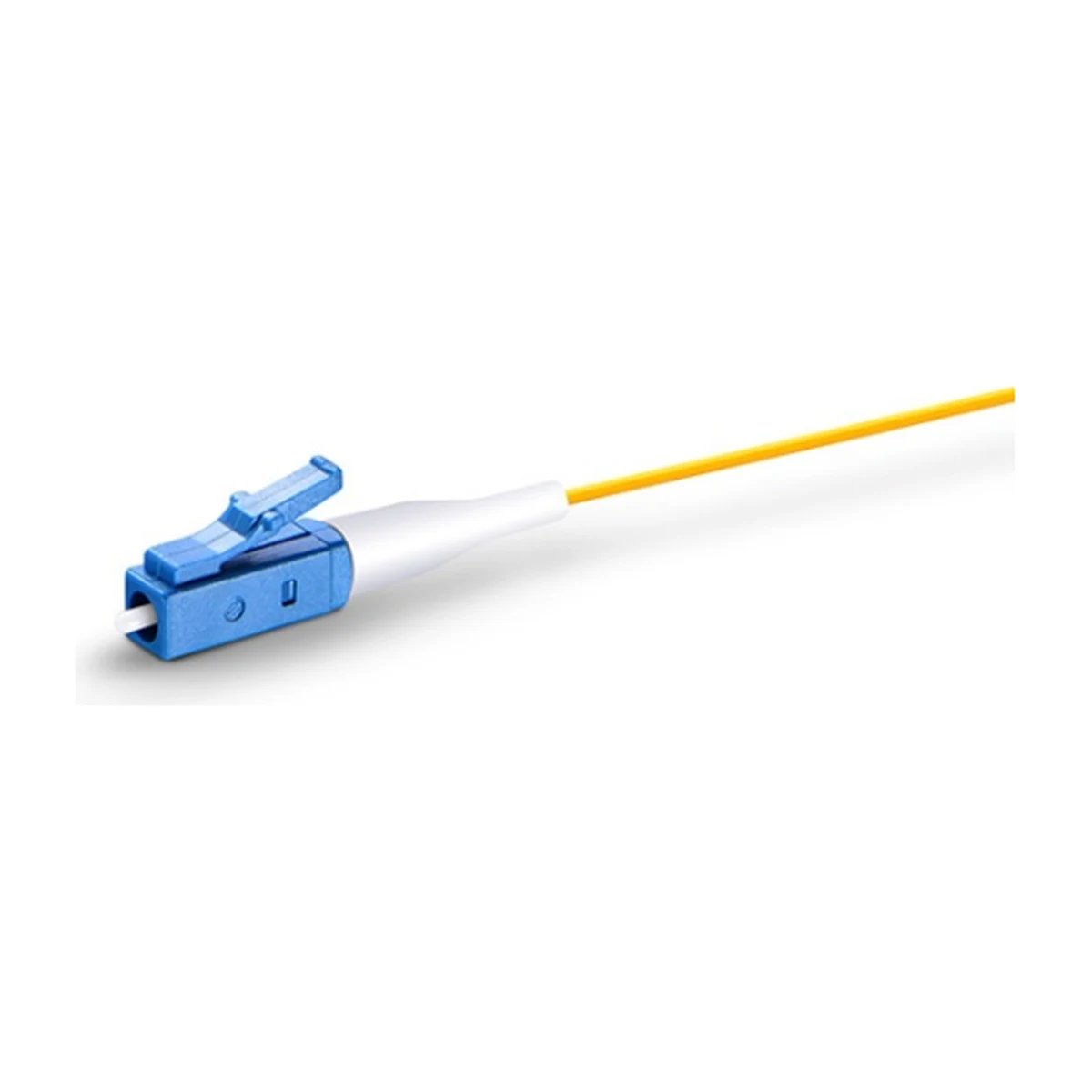

Пигтейл оптический LC/UPC, 1,5 м — фото 2

● Pixietech В наличииНовинка

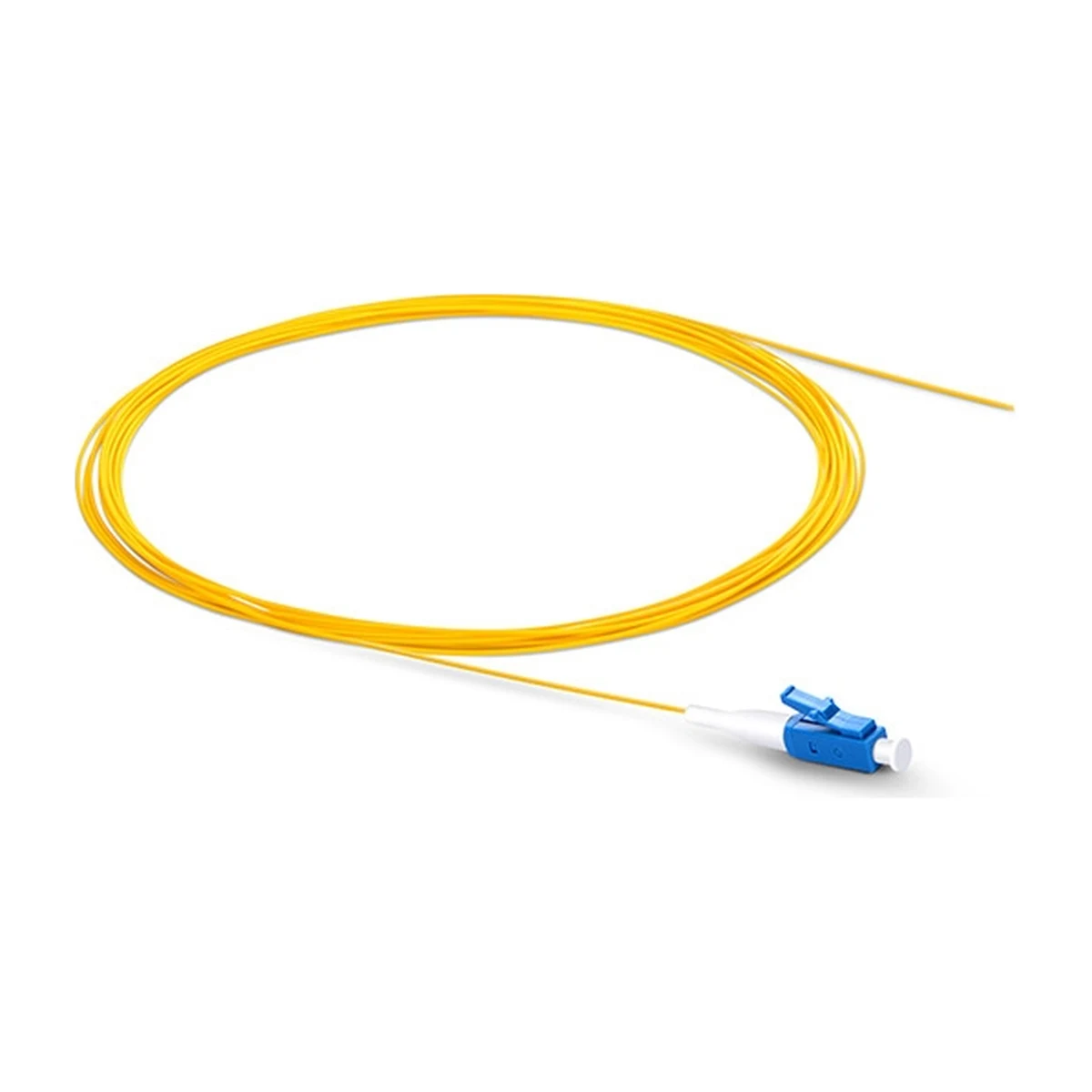

Пигтейл оптический LC/UPC, 1,5 м

Optic pigteyl lc 1,5 m

Одномодовый пигтейл LC/UPC 1,5 м — под SFP-модули и высокоплотные кроссы

5 690 сум

Telegram WhatsApp

▸

Длина

1,5 м

▸

Тип

Пигтейл оптический

▸

Буфер

0,9 мм

▸

Волокно

Одномодовое (SM)

Характеристики

Тип: Пигтейл оптический
Буфер: 0,9 мм
Длина: 1,5 м
Волокно: Одномодовое (SM)
Коннектор: LC/UPC

Описание

Оптический пигтейл LC/UPC длиной 1,5 м — отрезок одномодового волокна в буфере 0,9 мм с приваренным на заводе малогабаритным коннектором. Свободный конец приваривается к волокну кабеля в кроссе или боксе, обеспечивая заводское качество стыка. Формат LC — стандарт панелей высокой плотности и оптических модулей SFP/SFP+. Полировка UPC даёт низкие вносимые потери на линиях 1G/10G и выше.

Именно пигтейлами оконечивают волокна при монтаже ВОЛС: сварка «волокно — пигтейл» стабильнее и долговечнее механических соединителей. Компактный LC позволяет разместить на той же панели вдвое больше портов, чем SC, что критично в ЦОД и плотных кроссах. Длины 1,5 м хватает для аккуратной укладки в кассету с запасом на повторные сварки.

Преимущества

Компактный LC — вдвое плотнее SC на панели
Прямой стандарт портов SFP/SFP+
Заводская полировка UPC с низкими потерями
Одномодовое волокно под линии 1G/10G/40G
Буфер 0,9 мм удобен для укладки в кассеты
Длина 1,5 м с запасом на повторные сварки

Сферы применения

Кроссы высокой плотности в ЦОД
Оконцовка линий к SFP-модулям
Серверные и магистрали ЛВС
Медиаконвертеры и коммутаторы
Уличные боксы и муфты FTTH

Монтаж и подключение

Пигтейл приваривается к волокну кабеля сварочным аппаратом: скалыватель готовит торец, стык защищается гильзой КДЗС и укладывается в кассету кросса. Коннектор LC фиксируется в адаптере передней панели, откуда линия патч-кордом уходит к SFP-модулю коммутатора. Важно соблюдать радиусы изгиба буфера 0,9 мм и не оставлять волокно в натяг. Перед подключением феррулу протирают безворсовой салфеткой — загрязнение торца остаётся главной причиной потерь. Пигтейлы, кроссы и сварочный инструмент поставляем со склада в Ташкенте единым комплектом.

Частые вопросы

Почему LC, а не SC?

Коннектор LC вдвое компактнее: на ту же панель помещается больше портов, а дуплексный LC — стандарт оптических модулей SFP.

Подойдёт ли пигтейл к 10G-линии?

Да, одномодовое волокно с полировкой UPC работает на 1G, 10G и выше — скорость определяют модули.

Как соединить его с SC-кроссом?

Через переходной патч-корд LC-SC или адаптерную планку — но лучше сразу выбрать кросс с LC-планками.

Чем полировка UPC отличается от APC?

UPC — прямая полировка с синей маркировкой для сетей передачи данных; APC (зелёная) со скошенным торцом применяется там, где критичны отражения, например в PON.
